装修设计电气工程技术


1.墙面和地面开线槽之前要求先放线,定位准确后方可开槽。地面、

墙面开槽时不得破坏结构钢筋,线管与墙面应留10mm保护层以防止墙面开裂

2.线盒安装要求水平高度符合设计要求,线盒必须垂直安装,垂直

度偏差不得超过1mm,线盒面与装饰面平齐,同时控制好线盒间距,保证面板安装后面板间无间隙

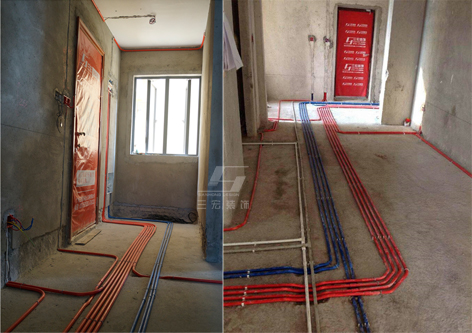

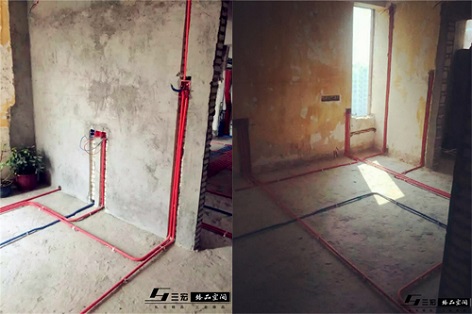

3.线管走向要符合设计要求,并且要求横平竖直,PVC线管连接处必须满涂胶水。管道敷设后必须固定牢靠,进盒线管带锁头保护

4.严格遵守先埋管后穿线的制作原则,强弱电线不能共用一套管

5.电源分支接头应接在插座盒、开关盒、灯头盒内,每个接头接线不宜超过两根

6.导线连接坚固,包扎要严密,采用螺钉连接时,电线无绝缘距离不大于3mm,铜线间连接应用压接或绞接法,绞接的长度不小于5圈,裸露电线应先用防水胶带包扎后再用黑胶布包扎,1.2m以下线盒内接线要求搪锡处理,不同回路的导线不得穿在同一线管内

7.插座、开关、面板固定时,应用配套的螺钉,不得使用木螺钉或

石膏板螺丝代替,以免损坏底盒,开关安装方向一致,双控开关必须保证同向为关异向为开

8.所有接线完毕后,必须对配电箱、插座、开关进行线路检测

9.线管弯曲不得有硬弯、锐角弯,并尽量减少直角弯

10.天花内强电线管必须用金属线管,天花内设备与线盒连接的金属

软管长度不得超过800mm

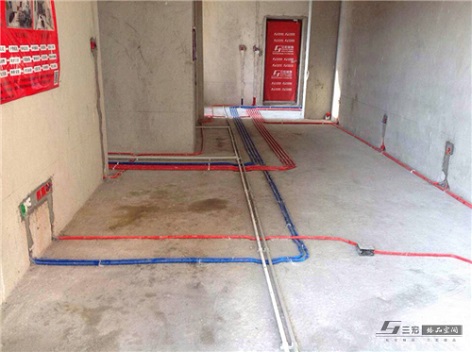

11.地面线管密集排布时,管与管之间的间距应不小于37.5px

12.镀锌线管连接必须用快速紧钉螺丝,螺丝帽必须拧掉,所有镀锌

管连接处必须用黄绿双色4mm²多股软线跨接,跨接线末端必须与接地线可靠连接

13.使用的电线颜色要按规范要求分色,黄、绿、红为相线,零线为蓝色,控制线为白色,双控联络线为黑色,同回路相线颜色应一致,且相线分色应与总回路分色一致

14.电线线径规格必须符合设计要求

15.距地2.4m以下有金属外壳的灯具都要做接地连接并且要求灯具做防触摸处理

16.卫生间所有等电位连接不得串接,各点位必须单独与等电位端子板连接

17.卫生间沉箱内不得敷设电线管及电线

18.天花内石英灯要求与天花板间做隔热处理,射灯整流器必须安装防爆盒

19.同回路并排插座接线的线不可以跳接,必须在主线上分线

20.地面线管验收合格后应及时做好保护
